製品仕様
免震テーブル寸法及び仕様
|
|
簡易設置型 | |
|---|---|---|
| 型式 | TSD-450 | TSD-400 |
| 本体寸法 |
|
|
| 450（W）×450（D）×80（H） | 400（W）×1000（D）×90（H） | |
| 免震性能 | 入力加速度0.8Gに対し応答加速度0.2G以下（TSD-450型は、 入力加速度0.5Gに対して応答加速度0.2G以下） | |
| 最大変位量 | ±200mm（X方向、Y方向） （TSD-450型：±150mm） | |
| 搭載荷重 | 30kg～100kg | 50kg～150kg |
| 免震方向 | 水平方向 | |
| テーブル質量 | 20kg | 45kg |
|
|
連結対応型 | |
|---|---|---|
| 型式 | TSD-1000 | TSD-1200 |
| 本体寸法 |
|
|
| 1000（W）×1000（D）×90（H） | 1200（W）×1190（D）×90（H） | |
| 免震性能 | 入力加速度0.8Gに対し応答加速度0.2G以下 | |
| 最大変位量 | ±200mm（X方向、Y方向） （TSD-450型：±150mm） | |
| 搭載荷重 | 300kg～1200※kg | |
| 免震方向 | 水平方向 | |
| テーブル質量 | 90kg | 110kg |
※800kgを超える場合はご相談ください。

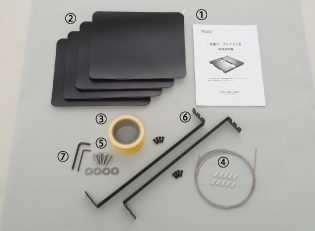

標準添付部品
- 取扱い説明書
- ゴムシート
- エリアテープ
- ワイヤー（スリーブ付き）
- ワイヤー固定用ボルト、ワッシャー
- ケーブルサポート（止めねじ付き）
- 六角レンチ
<注> TSD-450は1・3、TSD-400は1・2・3・4・5のみ添付となります。
