実験ツール マイホームぶるる

EXPERIMENT TOOL "MY HOME BURURU"
THK 免震Webサイト > 実験ツールマイホームぶるる
#

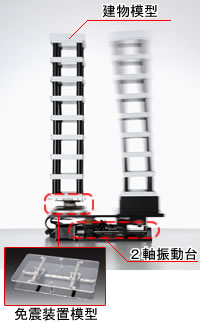

「マイホームぶるる」は、2 軸振動台、建物模型、免震装置で構成。
地震の複雑な揺れに建物がどう挙動するかを、
視覚的に理解できる再現ツールです。

・学校の授業や研究に
・プレゼンテーションに
・防災啓発活動に
#
「マイホームぶるる」の構成と特長
#
"地震動"と"建物"の関係を模型により、視覚的に確認できます。
「2軸振動台」は地震動の再現,正弦波加振,スイープ加振が可能です。
※地震動はK-NET等に公開されている地震波をダウンロードすることで、最新の地震動をリアルに再現できます。
「建物模型」は階数や耐力壁の有無を変化させる事ができ、様々な比較実験が可能です。また、実験により倒壊した模型は瞬時に復元可能です。
地震による任意の階の床応答を取り出して入力波形としたり、入力波形データの特性を確認、分析できるアプリケーションを添付しています。
「免震装置模型」を使用して、“免震”・“非免震”の比較実験が容易に行えます。
【ソフトバージョンアップ対象者】
2016年8月30日以前に御購入された方(Ver1.○○,Ver2.○○,Ver20140818の方)
(最新バージョンVer20160602)
「マイホームぶるる」の動作映像
「マイホームぶるる」を使用した動作の一例を映像でご覧いただけます。(地震波、正弦波、スイープ波での加振例映像)

映像を再生いただくためには、 別ウィンドウが開きますAdobe Flash Playerが必要となります。

協力先
Q&A

Q.パソコンの対応OSは何ですか?
A. windowsVISTA、7、8.1、10です。
Q.マイホームぶるるには、サンプル波形などは入っていますか?
A. 製品出荷時には以下のサンプル波形が入っています。
・El-Centro(19400518)
・Taft(19520721)
・岩手_宮城内陸地震(20080614)
・十勝沖地震 八戸(19680516)
・新潟県中越沖地震 小千谷(20070716)
・新潟県中越沖地震 柏崎(20070716)
・新潟県中越地震 十日町(20041023)
・新潟県中越地震 小千谷(20041023)
・東北地方太平洋沖地震 築館(20110311)
・日本建築センター模擬波 BCJ-L1
・日本建築センター模擬波 BCJ-L2
・兵庫県南部地震 JMA神戸(19950117)
・兵庫県南部地震 JR鷹取(19950117)

  ※()数字は地震発生日
  任意の波形の作成も可能ですので、取扱説明書をご確認ください。
Q.任意の波形をつくる事はできますか?
A. 付属ソフトの波形変換アプリによって、地震動(加速度)データを、2軸振動台入力用(変位)データに変換する事ができますので、任意の波形をつくる事ができます。
Q.揺れの強さの調整はできますか?
A. 揺れの強さ(振幅や周波数)は、操作画面上で簡単に変更する事が可能です。
