製品概要

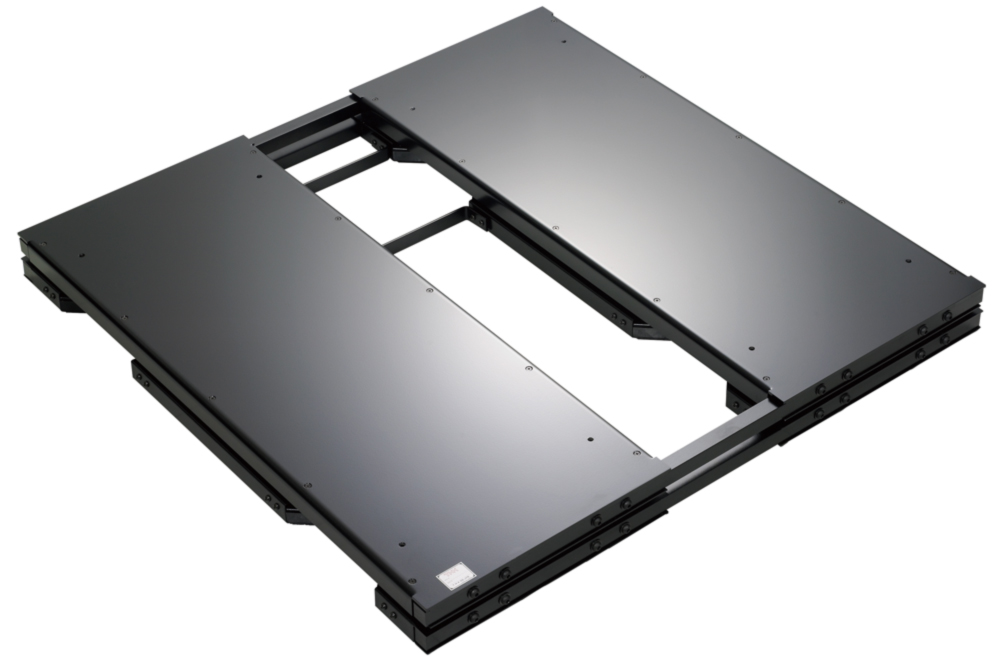

免震テーブルTSD型
免震テーブルTSD 型は、床に設置するだけで機能する免震装置です。サーバーや、精密機器、美術品などに数多く採用されています。
（搭載荷重3 0 ～ 1 2 0 0 k g まで）
TSD型について分かりやすく解説します
「TSDカタログ」を請求する（無料）
サーバーや精密機器、美術品などの大きさや数にあわせて柔軟な対応ができます。
免震テーブルTSD 型の設置は床に置くだけ、特別な工事は不要です。
また連結が簡単にできるので、大がかりな工事をせずに免震の効果が得られます。
特長
- 固定工事が不要
- 設置が容易
- テーブル高わずか90mm
- メンテナンスフリー
- 連結による増設も簡単
- 搭載重量は30～1200kg
- 瞬時に揺れに応答
免震テーブルT S D 型用トリガー（待機時ロック機構）オプション
免震テーブルTSD型用トリガー
| 名称 | 外付けタイプ | 内蔵タイプ | |
|---|---|---|---|
| Trigger-A | Trigger-B | Trigger-C | |
| 仕様 |
 地震感知ロック解除機能付
|
 1回使い切り仕様
|
 内蔵型摺動仕様
|
| 特長 |
地震を感知すると自動で
ロックが解除されます。 |
一回使い切りの樹脂製トリガー
|
すべり機構を内蔵することで、
待機時にはトリガー機能（保持力）、 作動時には減衰効果を発揮します。 |
| 使用条件 |
最低使用個数2個～
動作後、手動復帰 繰り返し使用可能 |
最低使用個数4個～
作動毎に交換 |
最低使用個数2個～
（地震後も操作不要） |
| 保持力 |
50N/個
|
75N/個
|
100N/個
|
| 名称 | 外付けタイプ | |
|---|---|---|
| Trigger-A | Trigger-B | |
| 仕様 |
地震感知ロック解除機能付
|
1回使い切り仕様
|
| 特長 |
地震を感知すると自動で
ロックが解除されます。 |
一回使い切りの樹脂製トリガー
|
| 使用条件 |
最低使用個数2個～
動作後、手動復帰 繰り返し使用可能 |
最低使用個数4個～
作動毎に交換 |
| 保持力 |
50N/個
|
75N/個
|
| 名称 | 内蔵タイプ | |
| Trigger-C | ||
| 仕様 |
内蔵型摺動仕様
|
|
| 特長 |
すべり機構を内蔵することで、
待機時にはトリガー機能（保持力）、 作動時には減衰効果を発揮します。 |
|
| 使用条件 |
最低使用個数2個～
（地震後も操作不要） |
|
| 保持力 |
100N/個
|
|
| 名称 | 外付けタイプ |
|---|---|
| Trigger-A | |
| 仕様 |
地震感知ロック解除機能付
|
| 特長 |
地震を感知すると自動で
ロックが解除されます。 |
| 使用条件 |
最低使用個数2個～
動作後、手動復帰 繰り返し使用可能 |
| 保持力 |
50N/個
|
| 名称 | 外付けタイプ |
| Trigger-B | |
| 仕様 |
1回使い切り仕様
|
| 特長 |
一回使い切りの樹脂製トリガー
|
| 使用条件 |
最低使用個数4個～
作動毎に交換 |
| 保持力 |
75N/個
|
| 名称 | 内蔵タイプ |
| Trigger-C | |
| 仕様 |
内蔵型摺動仕様
|
| 特長 |
すべり機構を内蔵することで、
待機時にはトリガー機能（保持力）、 作動時には減衰効果を発揮します。 |
| 使用条件 |
最低使用個数2個～
（地震後も操作不要） |
| 保持力 |
100N/個
|
注1） 各トリガーは、既存の免震テーブルTSD型にも後付けが可能です。ご相談ください。
注2） トリガー使用個数は、モジュール数や搭載質量により異なりますので、ご相談ください。
Trigger-A 「地震感知ロック解除機能付き」
最低使用個数：2個～
動作後も繰り返し使用可能。動作後は手動で復帰。
-
Trigger-A
-
取付け例
-
作動時
Trigger-B 「一回使い切り」
最低使用個数：4個～
一回使い切りの樹脂製トリガー。動作ごとに交換。
-
Trigger-B
-
取付け例
-
作動時
